產品概述

　　電力系統由發電、變電、輸電、配電、用電幾個環節組成，其中變壓器是非常關鍵的設備，它的安全運行對電力系統至關重要。

　　變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮?，使變壓器各個部分的溫度升高，變壓器的絕緣老化程度決定了其使用壽命，絕緣老化主要受溫度變化的影響。研究結果表明：在超越設計溫度的情況下，溫度每升高6℃,變壓器的絕緣老化壽命就要減少一半，這便是變壓器絕緣老化的六度規則。由此可見溫度是影響變壓器使用壽命的一個重要指標。

　　在110kV、220kV、330kV、500kV、750kV、1000kV的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強油循環水冷三種冷卻方式。其中絕大部分采用自然油循環和強迫油循環風冷冷卻方式，BS-BFK型變壓器風冷控制柜就是針對這兩種冷卻方式而設計的智能型控制柜。它可以實現遠方、自動和就地手動控制方式；可以把各種信息上傳顯示和下行控制設定；可以對變壓器整個冷卻系統實現最優控制，達到節能、延長散熱風機與循環潛油泵使用壽命的目的；能在高寒、高熱、高濕、高污穢以及高鹽霧等惡劣自然環境場所可靠工作。

　　型號及含義：

　　

技術數據

　　工作電源：三相四線交流雙路電源輸入AC380V±15%；直流輸入DC110V±10%或DC220V±10%；

　　耐壓強度：≥AC2000V/1min；

　　絕緣性能：≥100MΩ；

　　工作溫度：-25℃～+60%℃；

　　繼電器輸出：觸點容量→AC220v/5A；隔離耐壓→AC2000V；

　　通信接口：標準RS485隔離串口；Modbus通信協議

　　保護功能：DC24V電源，輸出短路保護；故障消除自恢復；

　　PLC抗電磁干擾性能：符合GB/T14598標準規定；

　　溫濕度傳感器：高集成；測溫精度：±0.3%；

　　測濕精度：±2%；溫度量程：-40°C～+120℃；

　　濕度量程：0～100%RH

　　

使用條件

　　◆ 海拔高度：3000米以下；

　　◆ 環境溫度：-25℃～+60°C；

　　◆ 最大日溫差：≤40K；

　　◆ 日照強度：≤0.1W/cm2；

　　◆ 相對濕度：≤95%RH；

　　◆ 大氣壓力：80～110kPa；

　　◆ 最大風速：≤35m/S；

　　◆ 地震烈度：水平加速度≤0.3g，垂直加速度≤0.15g；

　　◆ 污穢等級：Ⅲ級(2.8kV/cm)

　　◆ 防護等級：IP55；

　　◆ 覆冰厚度：≤10mm；

　　超越上述使用條件的地區，定制產品時要額外聲明。

　　

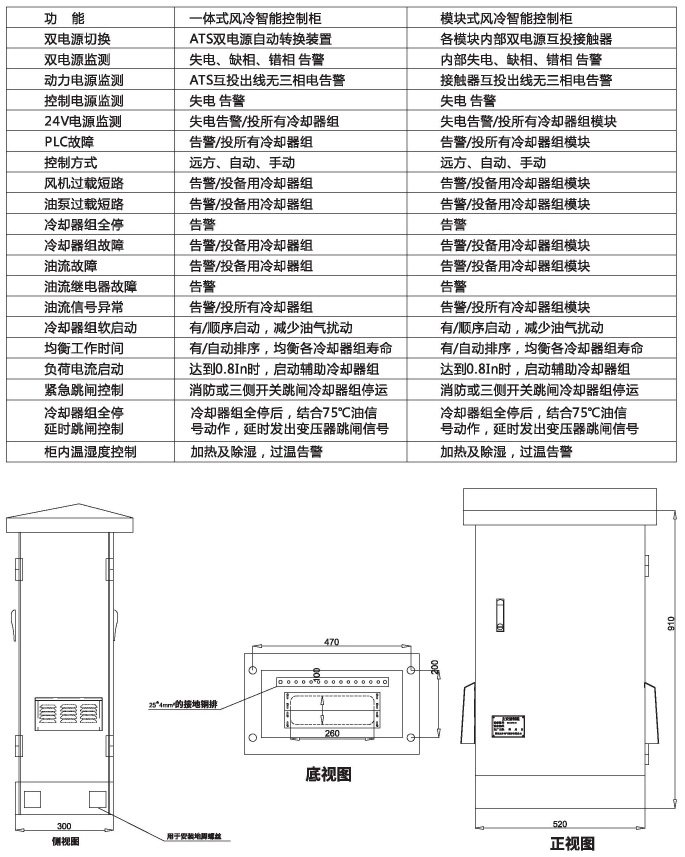

功能特點
